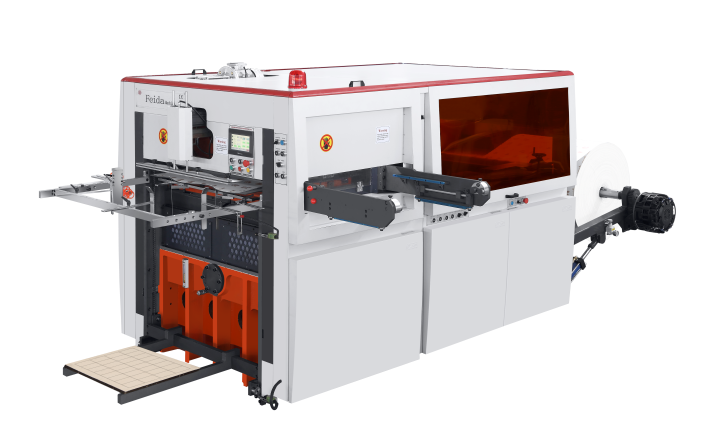

RTMQ-850
RUITING
8441100000
| تصدير PDF | |
1. المواصفات الفنية الرئيسية:
ورقة قص السمك | 120-500GSM |
السرعة العادية | 100-180 مرة/دقيقة |
أسرع سرعة | 180 مرة/دقيقة |
ماكس الضغط | 60 طن |
حجم Workbench | 850mm*270mm |
نطاق العتاد غريب الأطوار | 30mm |
الحجم الكلي | 2800mm*1900mm*1850mm (L*W*H) |
وزن | 3000 كجم |
الجهد االكهربى | 380/220 ± 10 ٪ V ، 50 هرتز |
الارتفاع على الأرض | ≤3000mm |
قطر لفة ورق التغذية | ≤1.4m |
وزن لفة الورق تغذية | ≤3tons |
شروط البيئة استخدام المعدات | |
ورشة عمل أقصى درجة | 38 ℃ |
ورشة عمل درجة الحرارة | 0 ℃ |
درجة حرارة التشغيل الرئيسية | ≤150 ℃ |
ضغط ضغط الهواء | P = 0.4 ～ 0.6mpa |
2. تكوين الهيكل ومقدمة الهيكل
تتكون آلة القطع بشكل أساسي من المحرك الرئيسي والمحرك الإضافي ونظام التحكم الهيدروليكي وأجزاء أخرى.
يشكل المحرك الرئيسي تجميع Workbench ، وتجميع المغزل ، وتجميع العمود الإضافي ، وتجميع القاعدة ، إلخ.
تشكل مجموعة Workbench من اللوحة لأعلى ولأسفل ، وتوجيه السكك الحديدية ، والحمل ، إلخ. النظام بأكمله لأعلى ولأسفل من قبل أربعة قضبان دليل وحمل. اللوحة هي المسبوكات ، وتوجيه السكك الحديدية ذات الكثافة العالية من خلال معالجة تبريد درجات الحرارة العالية ، ومقاومة التآكل ، واستيراد تحمل الجودة العالية.
تتكون مجموعة المغزل من العمود الرئيسي ، قضيب التوصيل ، العجلة السلبية ، إلخ .. المغزل يتعهد بشكل أساسي وزن طاولة العمل وقضيب التوصيل. يتبنى العمود الرئيسي من خلال Turbo-Dynamo نقل السرعة ، من خلال قضيب التوصيل المصنوع من رفع لوحة UP.
تتكون مجموعة العمود الإضافي من العجلة المساعدة والغريبة والتوربينات والديدان وما إلى ذلك ، والعمود الإضافي بشكل رئيسي.
تتكون التجميع الأساسي من قاعدة التمثال ، اللوحة وما إلى ذلك ، لحام قاعدة الصلب. سمك اللوحة هو 20 ملم ، والتمسك ولحام اللوحة.
يتكون المحرك الإضافي من الإطار ، الجهاز الضخم ، وضع جهاز الورق. المحرك المساعد الأمامي وخلف الترتيب المتماثل ، وضعت في محاذاة لفة الورق.
قناة اللحام الإطارات الصلب هي أساس جهاز الدوران ويضع جهاز الورق. وضمان الجهاز الذي يعمل مستقر.
يتكون الجهاز الضار من تصحيحتين صغيرتين ، يتحولون إلى المغزل ، وتحول العمود الإضافي. تدوير الاتجاه بواسطة عجلة اليد لمنع الانحناء الورقي. يمكن تثبيت جهاز التشغيل ، وتفكيكه مباشرة ، والصيانة مريحة للغاية.
وضع جهاز الورق يتكون من جهاز القيادة ، والمنظم ، ومؤسسة لوحة الدفع والدعم. جهاز القيادة مكياج من محركات الطاقة المغناطيسية ، منظم بما في ذلك العمود القابل للنفخ ، رمح ، محمل. جهاز القيادة على جانب منظم ، والتحكم في الطاقة المغناطيسية رمح قابلة للنفخ.
3. التكيف والتكليف
تحضير وضبط
يجب أن تكون أول مرة في التجريبية ، منظمة متخصصة ، تعمل شخص متخصص.
استكمال معدات الفحص قبل التشغيل التجريبي:
فحص دقة المحرك الرئيسي: مستوى قاعدة التمثال ، مستوى الحزمة العلوية ، طاولة العمل
المستوى ، تسطيح رأس الضغط ، الفاصل الزمني بين الجوز والشعاع ، دليل اللوحة الفاصل ، الفاصل بين الرف والحزمة ، فحص المحرك الإضافي.
فحص المعدات الكهربائية وضبطها وحاول تشغيل نظام التحكم الكهربائي قبل الضاغط. فحص كل محرك ، والكهرومغناطيسية ، ومفتاح الحد ، والأداة والتحكم الإلكتروني. يجب أن تنتبه صحة الإجراء المتشابك إلى ما يلي:
(1) يجب أن تكون قذيفة المعدات الكهربائية مترضة.
(2) تنظيف محطة التلامس للمعدات الكهربائية قبل الكهرباء.
(3) تحقق من عزل المعدات الكهربائية في حالة جيدة.
(4) تحقق من استقرار كل مفتاح تلقائي صحيح.
(5) أغلق التبديل الرئيسي ، وكسر المفاتيح الأخرى ، الجزء الكهربائي التجريبي في فارغة ، تحقق من إجراء المعدات الكهربائية إذا تلبية الطلب ، يجب أن يكون كل شيء صحيحًا.
(6) تحقق مزيد من التحقق من electromagnet ، مفتاح التشفير المتشابك ، الإجراء صحيح ، كهربائي وإيقاف تشغيله بالطريقة الصحيحة.
ملاحظات العملاء ：
