RTFQ-1600B
ruiting
8441100000
| حجم الآلة: | |
|---|---|
| وزن: | |
| تصدير PDF | |
1. نوع المواد: PET ، BOPP ، PE ، لصق نفسه ، الورق ، رقائق الألومنيوم ، مركب الطباعة ومواد لفة أخرى ؛ 2. سمك المواد: 0.012-0.1mm (فيلم) 3. أقصى قطر للمواد الخام: 1400mm4. جوهر المواد الخام: 3# أنبوب الورق ؛ 5. أقصى عرض للمواد الخام: 1600 مم ؛ 6. الحد الأدنى عرض المواد الخام: 200 مم ؛ 7. عرض سطح الأسطوانة: 1650 مم ؛ عرض القطع: 25-1600 مم
2. أنبوب الترجيع الأساسية: 3# أنبوب الورق ؛ 10. أقصى قطر الترجيع: 600 مم ؛ 11. تصحيح الانحراف الكلي السكتة الدماغية: 150mm ؛ 12. دقة التصحيح: ± 0.15mm13. السرعة القصوى: 300 متر/دقيقة ؛ 14. سرعة القطع: 10 --- 300 م/دقيقة ؛ 15. إجمالي قوة إمدادات الطاقة: 23 كيلو وات ؛ 16. الوزن الإجمالي: حوالي 3800 كجم ؛ 17. الأبعاد الإجمالية: الطول 5800 مم ، عرض 3000 مم ، ارتفاع 1700 مم ؛ 18. أدوات الانزلاق: 10 مجموعات من السكاكين المستديرة 19. رمح الترجيع: مزود بعمود تمدد الهواء 2 ، والتي يمكن استخدامها مرارًا وتكرارًا. تم تجهيز المعدات بأكملها مع أسطوانة الألومنيوم φ90.
حدود: | |
الأوصاف | حدود |
أقصى عرض الويب | 600mm |
ماكس إعادة توليد القطر | 500mm |
الأعلى. قطر الاسترخاء | 1000mm |
دقيقة عرض أثير | 25 ملم |
قطع الدقة | 0.20mm |
السرعة الميكانيكية | 10-400 م/دقيقة |
البعد العام | 2.4*2M*1.5m |
وزن الآلة | 2000 كجم |

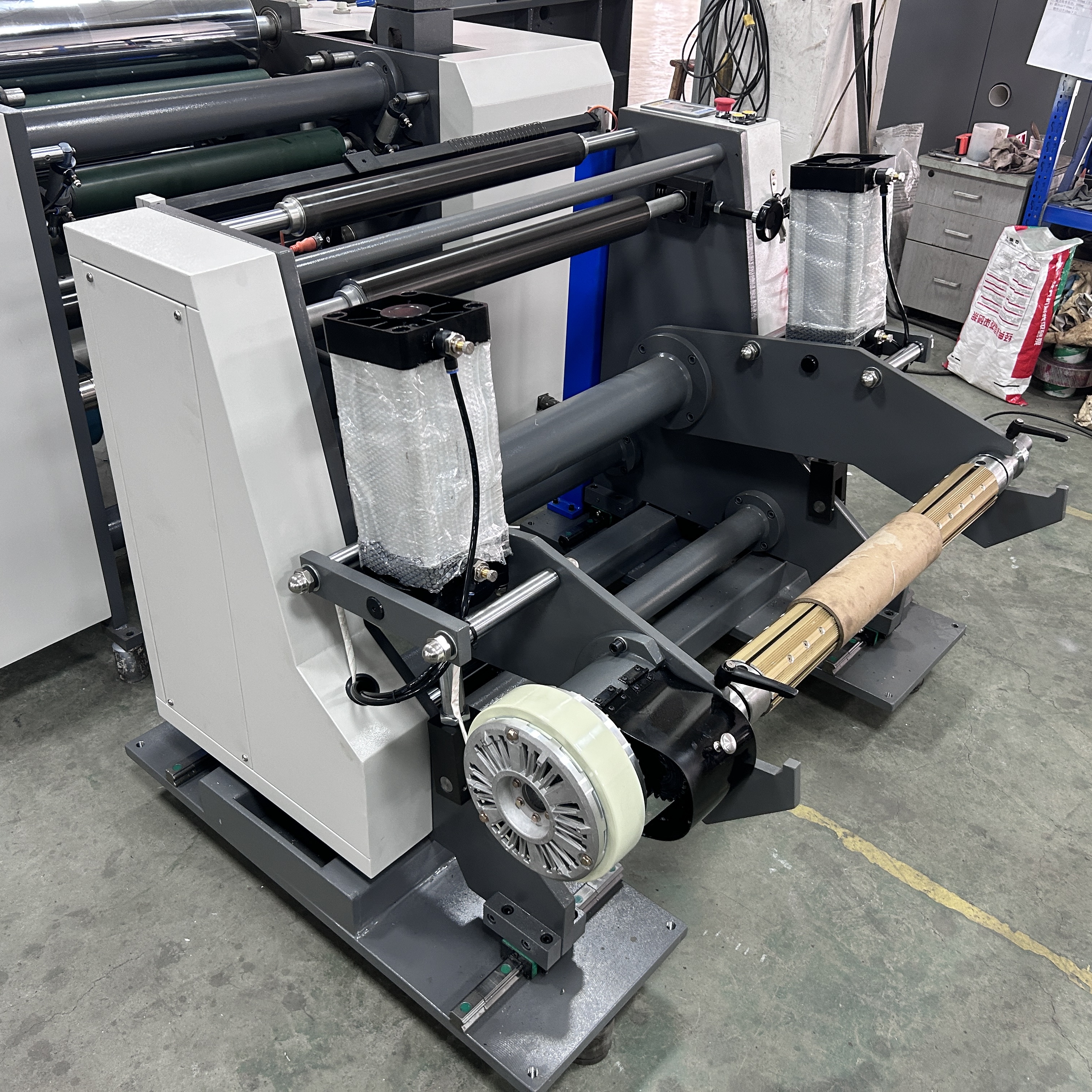

(1) فصح الجزء: 1. يتبنى الاسترخاء قمة مخروطية Shaftless ، والتي هي مريحة لشخص واحد للعمل. اعتماد نموذج خاص مخروط خاص ، لن يضر بالجدار الداخلي لنواة الأنبوب. جهاز قفل الأكمام الميكانيكية 3 بوصة ، قوي ودائم. اليسار واليمين ، مفصولة في نفس الوقت ، عملية التثبيت مريحة للغاية. يتم الكشف تلقائيًا من قطر الفك تلقائيًا بواسطة مفتاح القرب عند عمود الإرسال الرهيب. ليست هناك حاجة لإدخال سمك المادة. يمكن ضبط القطر المتبقي للاسترخاء على التباطؤ تلقائيًا والتوقف لتسهيل الربط للفة التالية.
3. وهو مجهز بآلية لضبط الحافة المرنة لإطلاق المادة يدويًا. نطاق التعديل هو ± 20mm.4. يتم تصحيح المادة تلقائيًا بواسطة نظام التصحيح التلقائي المحاكاة. يستخدم الإطار بأكمله قضبان التوجيه للتحرك اليسار واليمين ، ويستخدم الجزء المتحرك برغي ملولب. يتم قيادة الحركة إلى اليسار واليمين بواسطة محرك مؤازر لتحقيق تصحيح تلقائي. وهي مجهزة بمنصة استقبال مواد هدية ، باستخدام الضغط على المواد الهوائية ، وهيكل فولاذي مربع ، ومواد الضغط على الجلد المطاطية لتقليل المواد. يتبنى تفريغ المواد تغذية نوع الممر ، مما يجعل العملية أسهل. تعتمد الاسترخاء على الكبح المسحوق المغناطيسي. (2) جزء الجر: يتم قيادة أسطوانة الجر المرآة بمحرك مؤازرة 7.5 كيلو وات. (3) جهاز إعادة تدوير حافة النفايات: يتم استخدام مروحة لتفجير مواد النفايات ، ويقرر العميل قفصًا للجمع. استخدم مهاوي مزدوجة اليسار واليمين لإنشاء مادة مقطوعة بشكل مستقل. يحتوي كل من بكرات الترجيح اليسرى واليمين على محرك مؤازرة 7.5 كيلو وات لقيادة عمود توسيع الهواء. يعتمد التوتر الترجيع على قطر لفة الحالي. يتحكم PLC تلقائيًا في SMC Electrical ، بحيث لا يوجد عامل سماكة للمادة عند قطع شرائط متعددة ، ويواجه جميع البكارة نعومة ، ويتم تبديل تسطيح سطح القرص بحرية بين أسطوانة الضغط الهوائية وهبة الضغط الذاتي. يمكن السيطرة على ضيق الطبقات الداخلية والخارجية للفة النهائية ، أي طريقة اللف الحلزونية. مع استمرار زيادة القطر المتعرج ، يتحكم PLC تلقائيًا في سرعة محرك المؤازرة المتعرجة للانخفاض ، مما يمتد إلى حد كبير عمر عمود تمدد الهواء.
ملاحظات العملاء ：
